ジャッキアップ回転架設工法とは

この工法は、鋼桁を橋脚に添わせてジャッキにより順次組立し、組立完了後にワイヤーロープにより桁を回転し架設するものです。

• 高橋脚を有する上部工架設に最適です。
• 架設する橋梁の隣接部が送り出しヤードとして計画しにくい場合に有効です。
• 高所作業を極力少なくした工法です。
• 少数主桁橋の架設に適します。

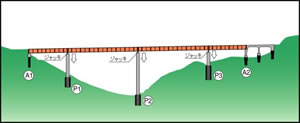

４径間連続複合ラーメン鋼２主桁橋梁（非合成）

STEP 1

P3橋脚の3ブロックを組立し、現場用溶接後回転させます。その後、A2側3ブロックをトラッククレーンで架設、閉合したのちA2橋台側にセットバックします。

STEP 2

P1橋脚の8ブロックをジャッキアップ縦組みし、回転させます。その後、A1橋台側へ桁をセットバックします。

STEP 3

P2橋脚の11ブロックをジャッキアップ縦組みし、回転させます。P1,P3側の桁を移動し全桁を閉合します。

STEP 4

各橋脚上のベントを撤去・ジャッキダウンし所定のキャンバー値とします。

ジャッキアップ回転工法は、橋脚基部に設置したジャッキアップ設備により、主桁を建ておこし後、桁を挿入・接合を行い橋脚に沿って鉛直方向にジャッキアップします。この一連の作業を繰り返し橋脚頂部の回転ピンに桁を取り付けます。

ジャッキアップ完了後、
ワイヤーロープにより桁を回転させます。

制御モニタ

側面 および 平面

設計条件

断面

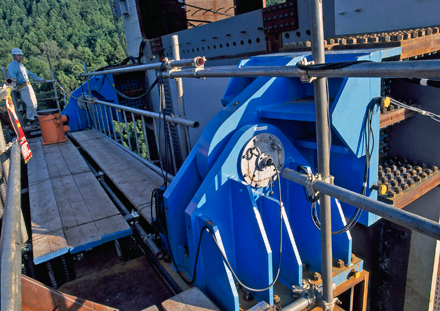

回転ピン

ワイヤリング

• 阪神高速道路 "高井戸非常駐車帯" (鋼製橋脚リフトアップ・回転工法)
• 宿茂高架橋の実橋振動試験
• ジャッキアップ回転架設工法による宿茂高架橋の設計、製作、架設について
  （その１．宿茂高架橋の設計・製作）
• ジャッキアップ回転架設工法による宿茂高架橋の設計、製作、架設について
  （その２．宿茂高架橋の高力ボルト・溶接併用継手）
• ジャッキアップ回転架設工法による宿茂高架橋の設計、製作、架設について
  （その３．架設時の風応答計測）
• ジャッキアップ回転架設工法による宿茂高架橋の設計、製作、架設について
  （その４．架設・架設設備及び制御システム）
