日本生命丸の内ガーデンタワー
建物概要
| 発注者・施主 | 日本生命保険相互会社 |
|---|---|
| 設計・施工 | 株式会社日建設計 |
| 元請 | 大林・竹中・大成 建設共同企業体 |
| 用途 | 事務所・店舗・駐車場 |
| 規模 | 3,000t（当社製作重量） |
| 建方年度 | 2013年 |
| 建設地 | 東京都千代田区 |
製作特徴
- 東南西面外周柱が建物外観の特徴となる2本で1セットとなる双柱構造
- 東南西面各々の柱は「構造柱」と「鉄骨制振柱」の2重鋼管構造

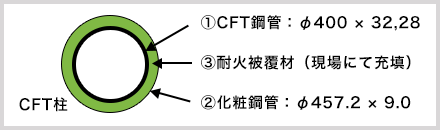

- 構造柱：CFT鋼管柱と外側を覆う化粧鋼管で構成され，隙間には耐火被覆材が充填されました。
- 鉄骨制振柱：低降伏点鋼使用の制振部を有する柱、それを覆う化粧鋼管で構成されています。

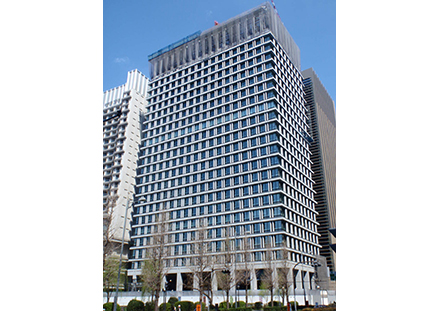

構造柱外観
構造柱
鉄骨制振柱
2重鋼管構造概要
構造柱と鉄骨制振柱は仕様が異なり，大組立以降の製作工程を別工程としなければならなかったため、別ラインとして個別に工程管理を行いました。
大組溶接時は，構造柱上下端部に回転治具を取り付け、円周方向での下向き姿勢溶接施工を実現，溶接部の品質確保と溶接効率化を両立しました。

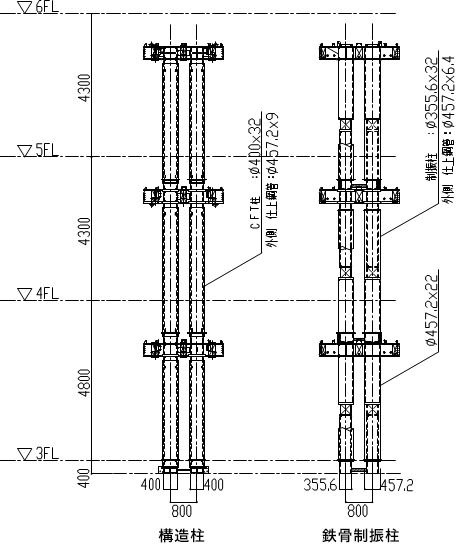

柱構造図
